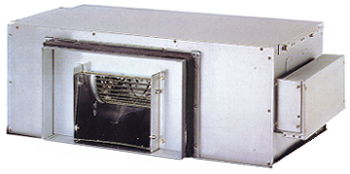

Высоконапорные кондиционеры скрытого типа с канальной раздачей являются идеальным выбором для подачи воздуха через систему воздуховодов.
|
SPW-D253GH56 |
Охлаждение:
Обогрев:
|
7.3 кВт
8.0 кВт
|
| |
SPW-D363GH56
|
Охлаждение:
Обогрев:
|
10.6 кВт
11.4 кВт
|
| |
SPW-D483GH56 |
Охлаждение:
Обогрев:
|
14.0 кВт
16.0 кВт
|
|
 |
          |
|
Кондиционеры высоконапорного типа пригодные для установки в системах с канальной раздачей
|
|
Достижение высокого напора с давлением более чем 17 мм водяного столба (167 Па)
Высоконапорные кондиционеры скрытого типа с канальной раздачей являются идеальным выбором для подачи воздуха через систему воздуховодов
|
|
Конструкция, позволяющая экономить пространство
|
|
 С высотой всего лишь 420 мм (модели D253, D363) и 450 мм (D483), данные устройства могут устанавливаться вместе с практически любыми смонтированными ранее навесными потолками или в технологических пространствах, вместе с любыми системами скрытых воздуховодов, без существенной переделки. |
|

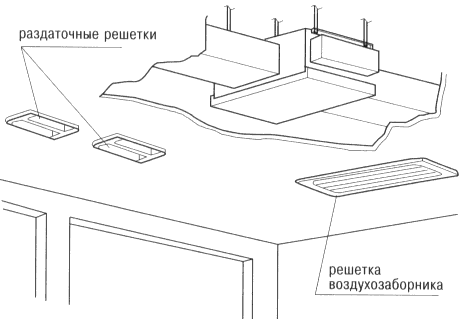

Использование скрытого укороченного воздуховода
|
|
При использовании высоконапорного модуля вместе с укороченным воздуховодом (длиной приблизительно 4 - 5 м при избыточном давлении 5 мм водяного столба (49 Па)), расход и шум могут значительно увеличиться. Для устранения этого явления необходимо установить шибер для регулирования расхода воздуха (напор, создаваемый основным устройством превышает 15 мм водяного столба (147 Па)). Если использовать укороченный воздуховод невозможно, то рекомендуется применять воздуховод обычной конструкции (типа U).
|
|

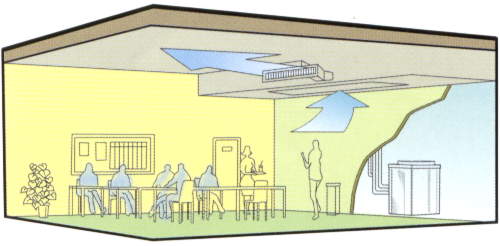

 Система из подвешиваемого к потолку верхнего охлаждающего блока и наружного конденсаторного блока для охлаждения больших помещений, ресторанов и т.п.
|
Сводные таблицы характеристик
|
№ модели |
Производи-тельность |
Воздушный
поток м3/ч |
Питание |
Входная мощность Вт |
КПД Вт/Вт | |
Внутренний блок |
Наружный
блок |
кВт |
BTU/h |
Фаза |
Номинальное
напряжение | |
SPW-D253GH56
|
SPW-C253GH5
|
7.3 |
25,0 |
1,380/1,320/1,260 |
~ |
220/230/240 |
3.50/3.56/3.63 |
2.1/2.1/2.0 | |
8.0 |
27,0 |
3.52/3.58/3.65 |
2.3/2.2/2.2 | |
SPW-C253GH8
|
7.3 |
25,0 |
1,380/1,320/1,260 |
3N~ |
380/400/415 |
3.11/3.15/3.20 |
2.4/2.3/2.3 | |
8.0 |
27,0 |
3.22/3.25/3.30 |
2.5/2.5/2.4 | |
SPW-XD363GH56
|
SPW-C363GH8
|
10.6 |
36,0 |
1,800/1,680/1,500 |
3N~ |
380/400/415 |
3.40/3.44/3.47 |
3.1/3.1/3.1 | |
11.4 |
39,0 |
3.50/3.55/3.60 |
3.3/3.2/3.2 | |
SPW-D483GH56
|
SPW-C483GH8
|
14.0 |
47,8 |
2,160/2,100/1,980 |
3N~ |
380/400/415 |
5.25/5.50/5,63 |
2.7/2.6/2.5 | |
16.0 |
54,6 |
5.62/5.81/5.93 |
2.9/2.8/2.7 |
|
Режим охлаждения | |
Режим обогрева |
|
№ модели |
Внешний напор, мм вод.столба (Па) |
Диаметр труб контура хладагента узкий/широкий мм (дюймы) |
Внутренний блок |
Наружный блок |
|
Внутренний блок |
Наружный блок |
мм |
КГ |
мм |
кг |
|
SPW-D253GH56
|
SPW-C253GH5
|
19(186) |
6.35(1/4)/15.88(5/8)
|
420Х1,065Х620 |
47 |
735Х940Х340
|
71 |
|
SPW-C253GH8
|
19(186) |
|
SPW-D363GH56
|
SPW-C363GH8
|
18(176) |
9.52(3/8)/19.05(3/4)
|
420Х1,065Х620
|
50 |
1,235Х940Х340
|
94 |
|
SPW-D483GH56
|
SPW-C483GH8
|
17(167) |
1,235Х940Х340
|
108 |
|
| | |
|
